こんにちわ、タケです。

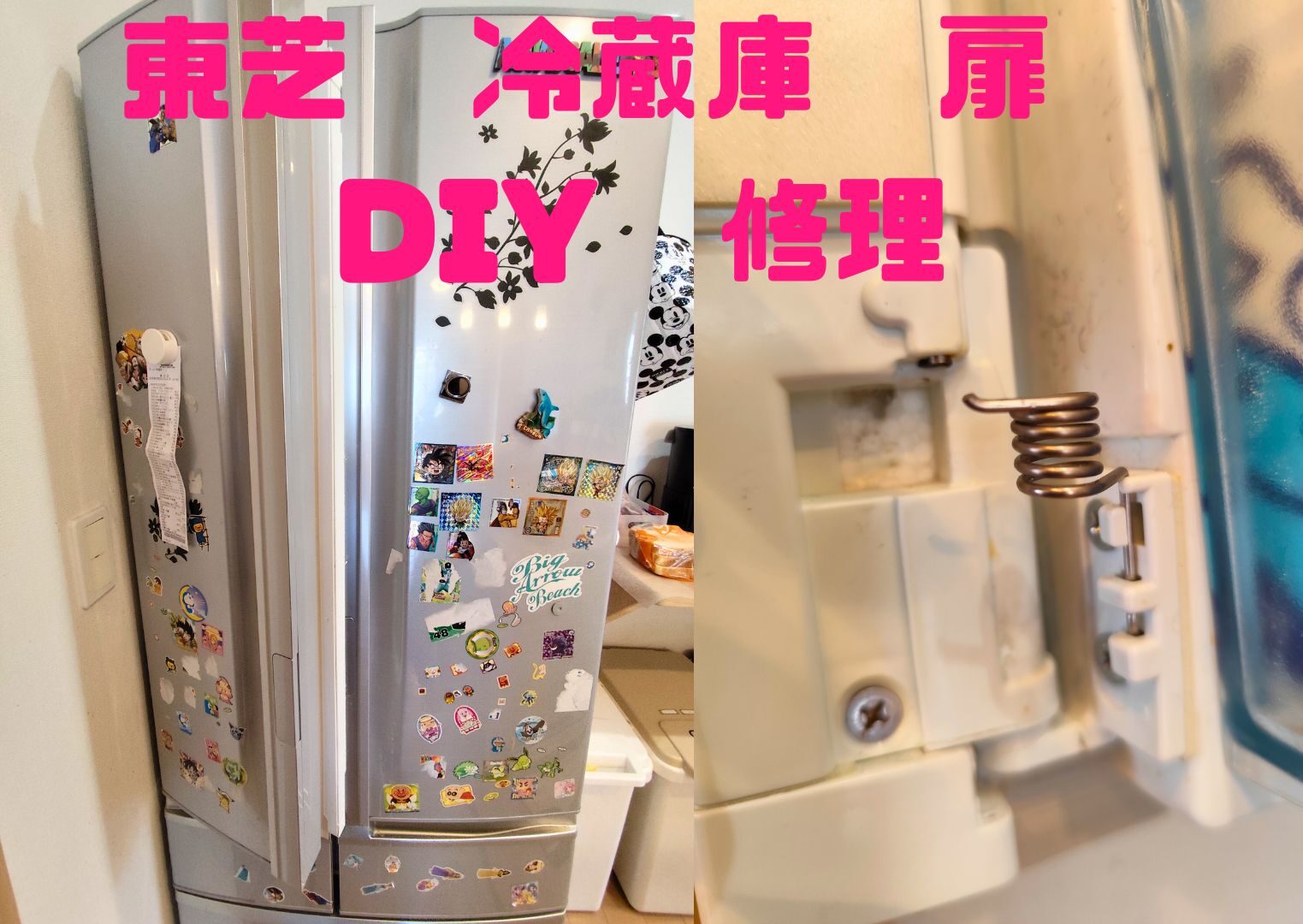

今回は2011年製、東芝冷蔵庫（観音開き）の冷蔵室、左扉を修理します。

修理したいきさつ

我が家には１４年前に購入した2011年製の東芝冷蔵庫が有ります。子供たちにシールを貼られて見苦しいですが・・・(笑)

この冷蔵庫の冷蔵室は下写真の様に観音開きになっています。

ある日、左扉を閉めようとした時に左扉部に有る可動式のフラップ部が開きっぱなしになって閉まらなくなってしまいました。よく見てみるの左扉下部にスプリングが有り、折れていることが分かりました。このスプリングがフラップの開閉動作をしています。このフラップを抑えながら左扉を閉める事は可能ですが、かなり面倒です。

ネットで調べるとこの症状は他の東芝製観音開き冷蔵庫でも有るらしく、業者に修理を依頼すると5000円以上するとの事！高すぎるのでスプリング単体を購入し、DIY修理に挑戦しました。

早速、ネットで部品を調べて注文しました。

我が家の冷蔵庫の型番GR-C51R(S)に適合するスプリングは44098064でした。

このスプリングは楽天で購入可能です。本体440円、送料込みで830円でした。

東芝 TOSHIBA 部品コード【44098064】冷凍冷蔵庫 スプリング 仕切板 価格：440円（税込、送料別) (2025/4/5時点) 楽天で購入

作業開始

まず、破損したスプリングを取り外します。

作業工具は以下が必要です。

・プラスドライバー

・精密ドライバー

プラスドライバー No.2×100mm STRAIGHT/12-0210 (STRAIGHT/ストレート) 価格：540円（税込、送料別) (2025/4/5時点) 楽天で購入

【メール便】E-Value 精密ドライバーセット ED-20 4977292201261 [ドライバー ドライバー(企画品)] 価格：598円（税込、送料別) (2025/4/5時点) 楽天で購入

下写真の左の様に二カ所のプラスビスを取り外します。すると下写真の右の様にスプリングが付いた部分を赤矢印の方向へ引っ張ると取り外す事が出来ます。

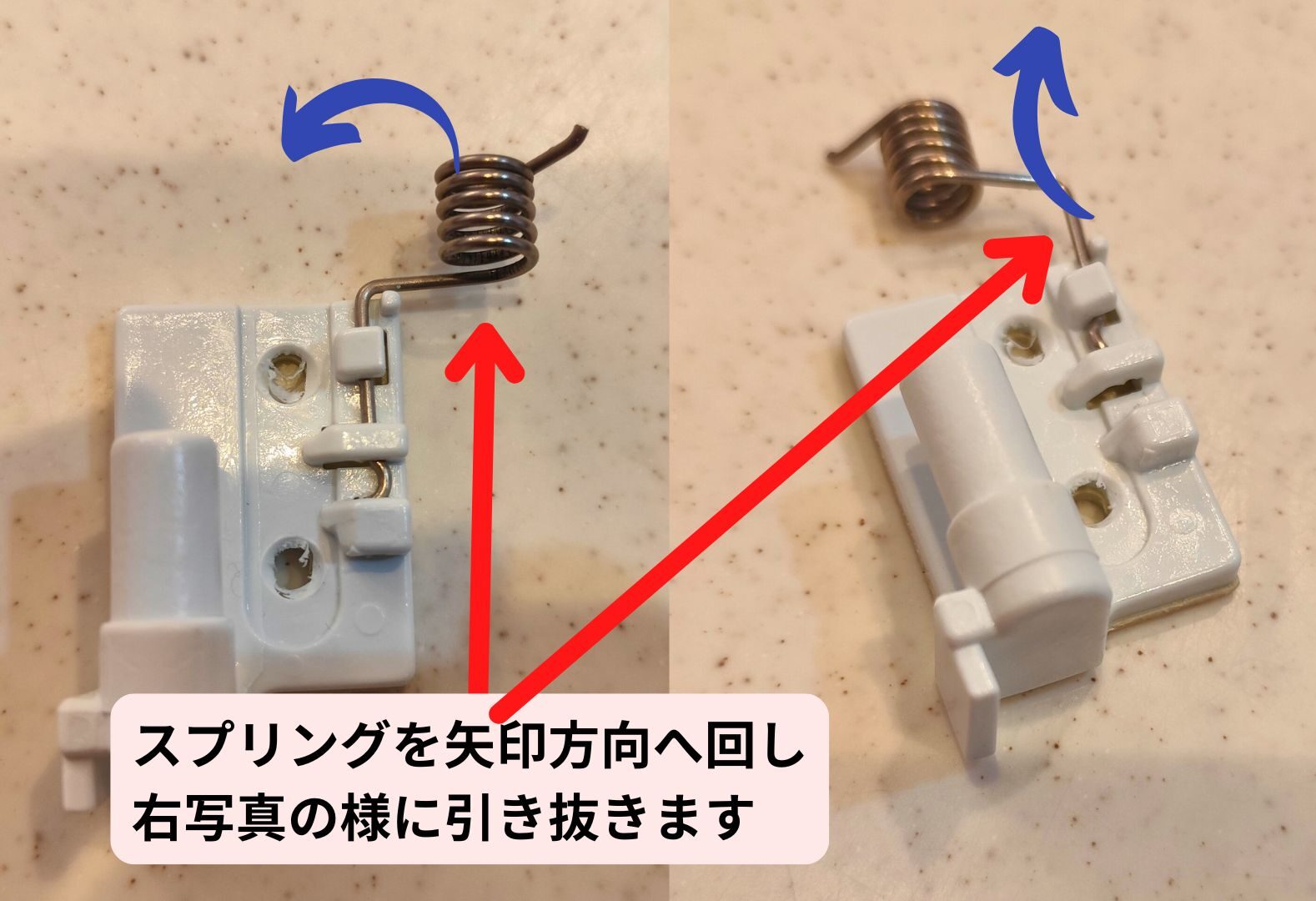

取り外した部品からスプリングを取り外します。下写真の様にスプリングを左右に振ると上方向へスプリングを抜き取ることが出来ます。

次に折れたスプリングの一部も取り除きます。下写真の様に扉本体でスプリングが刺さっていた場所に細いパイプが有るので精密ドライバーの一番細いサイズで差し込みます。すると下写真の右の様に折損したスプリングの一部を摘出できました。

次に購入したスプリングを樹脂部品へ下写真の様に逆の手順で組付けます。

樹脂部品を手に取り扉本体へ組付けます、少しコツがいります。

下写真の様に①で先ほど精密ドライバーを差し込んだパイプへスプリング上部のシャフト部分を差し込みます。次に②の様にプラスネジが刺さっていたネジ穴と穴位置を合わせます。

あとは取り外したプラスネジを２本締めこむだけです。

締めこんだ後、フラップがしっかりとスプリングの力で動作する事を確認します。

作業の感想

今回の作業は特に難しい部分は無く３０分程度で修理する事が出来ました。注意点はスプリングの種類が有るので適合しているか間違わないことです。

以上、DIYの参考になりましたら幸いです。それでは、また！

こんにちわ、タケです。

今回は中華スマートフォン、シャオミ　Redmi Note 10 Proの劣化して膨張したバッテリーを交換します。

交換したいきさつ

2021年にシャオミ　Redmi Note 10 Proを購入してから2024年9月現在まで当方は愛用しております。2024年に入ってから徐々にスマホのバッテリーの減りが早くなるように感じていました。

そして。9月に入った頃、度々電源が勝手に落ちる症状が出始めます。そして電源オンすると先ほどまでバッテリー90%の残量表示だったのがいきなり1%になっています。これは異常かと思いスマホケースから本体を出してみると写真の様に本体の一部が浮き上がる状態になっておりました。

ネットで調べるとこの症状はバッテリーが劣化し膨張している状態だそうです。このまま放置しバッテリーに力が加わると最悪の場合発火したり爆発する危険が有るとの事でした。

これは、早急な対応が必要と言うことでバッテリー交換が出来るか調べると、DIYで交換しているサイトを発見。早速バッテリーを購入しました。

工具は持っていたのでバッテリーのみはAmazonにて注文しました。2790円でした。

同様のバッテリーは以下になります。

KOSPAOO for Xiaomi Redmi Note 10 Pro 日本版専用 バッテリー互換 容量4920mAh 3.87V BN53電池 PSE認証 適用M2101K6G機種 交換修理用 高温・低温耐性 600～800サイクル寿命、非対応Redmi Note 10 Pro国際版(電池モデル:BM57)、適用Redmi Note 10 Pro電池【工具付】 価格：2,780円～（税込、送料別) (2025/11/24時点) 楽天で購入

作業開始

まず、下写真の工具を準備します。

スマホの電源を切り、Simカード用のﾋﾟﾝでSimカードとﾏｲｸﾛSDのｽﾛｯﾄを取り出します。

下写真の様にピック型こじ開けツールとペン型ツールを駆使して背面カバーを浮かしていきます。

両面テープが強力なので地道に差し込んでいきます。

開けるとこんな感じです。

そして写真の様に17本のビスが見えますので精密ドライバーで緩めて抜き取っていきます。

次に本体を裏返して、液晶パネルと側面カバーを分離します。写真の様にピックを隙間に差し込みます。

注意事項としては下写真の様に電源、音量ボタンの配線が有るのでツールを隙間に差し込んで一周回る際、側面ボタン近辺では断線に気を付けましょう。

上手く外れると写真の様に側面カバーが浮き上がります。

次にコネクターを外します。写真の様に刺さっているだけなのでこじ開けツールで少し持ち上げると簡単に外れます。

次にバッテリーのコネクタも同様に取り外します

次にバッテリーを留めている左右のシールを剝がしていきます。まず右側です。

次に左側。これはAとBで分かれていますので写真の様に剥がしてください。

ここまで来るといよいよバッテリーを取り外す事が出来ます。左のシールAを持ち手にして引き上げます。

取り出したバッテリーを並べて新旧比較。写真では分かりにくいですが、旧は膨張しておりました。

新バッテリーを取り付けます。写真の様に剥がしたシールは再利用します。

次にコネクター２カ所も元に戻します。ちゃんと位置合わせしてからコネクターを押し込み接続します。位置が間違った状態で押し込むと破損する危険が有りますので注意してください。

側面カバーを元に戻し、17本のビスを締めこみます。

背面カバーをはめ込み、Simカードスロットを入れ電源オン。

問題なく起動すればバッテリー交換成功です。

この作業を見て、大変そうだなと感じた方は、交換作業を代行して貰うサービスも有ります。

ポータブル機器の内蔵バッテリーを交換修理します【タブレット・スマートフォン】 価格：4,928円（税込、送料別) (2024/9/25時点) 楽天で購入

作業の感想

過去に別の中華スマホの割れたディスプレー交換をした事が有りましたがそれと比較するとこのバッテリー交換は結構簡単でした。作業時間も1時間かからないくらいでした。

実は、修理は成功しましたが息子が近々スマホデビューするのでこの機種を譲ってRedmi Note 13 Pro 5Gを自分用に買ってしまいました。セールで３万2000円でした。早速使っていますが、カメラ画素も2億画素になり処理能力も上がっているのでサクサク動きます。おススメです。

ご参考までにどうぞ。

【最大2000円クーポンGET】「新品 未使用品」 SIMフリー Xiaomi Redmi Note 13 Pro 5G XIG05 [8GB+256GB][シャオミ] 価格：33,980円（税込、送料無料) (2024/9/24時点) 楽天で購入

以上、DIYの参考になりましたら幸いです。それでは、また！

こんにちわ、タケです。

今回は自宅の閉まりにくくなった引き戸の修理をしました。

修理したいきさつ

2013年に新築で建築した家に約10年住んでいます。ある日、妻から引き戸の動きが悪くなったと言われました。確かにその引き戸を開閉すると締めた際、今まではスムーズに引き戸がスライドしていました。しかし今ではスライドの動きが渋く途中で停止してしまいます。これは修理する必要が有ると考えました。

原因調査

原因の調査を開始します。まず写真の様に引き戸を取り外します。

引き戸の下部にある戸車を確認します。

写真の様に戸車の軸に髪の毛などゴミが巻きついていました。戸車を回してみると回転が重くこれが原因で引き戸の動きが悪いと推察されます。

修理開始

たエーモン製上写真の様に巻きついたゴミを取り除きます。最初は引き戸に戸車が付いた状態で作業しましたが戸車を取り外した方が作業し易いと気づき下写真の様に取り外して作業を行いました。下記に使用した同様の工具をご紹介します。

藤原産業 E-Value ミニツールセット 27pcs EMT-23 便利 工具セット 作業用工具 作業ツール DIY 家具 組立 メンテナンス ドライバー ペンチ 精密ドライバー ビットセット 価格：2,728円（税込、送料別) (2024/1/22時点) 楽天で購入

ゴミを全て取り除くまで約30分かかりました。

取り除き終わった戸車に下写真の様に潤滑剤呉556をスプレーします。

KURE(クレ) CRC5ー56 15%増量缶 [サビ取り 防サビ 潤滑] 320ml+48ml 価格：378円（税込、送料別) (2024/1/22時点) 楽天で購入

すると見違える程、戸車がスムーズに回転しました。

そして、レールのゴミも取り除きます。

結果

引き戸を元に戻します。

すると見違える様に引き戸がスムーズに動き開閉できるようになりました。

DIYの参考になりましたら幸いです。

それではまた。

【このページはｱﾌｨﾘｴｲﾄ広告を含みます】

修理したいきさつ

我が家には7年ほど愛用しているオーブンレンジ「ビストロ」があります。型式はNE-BS900です。
既に廃版ですので下記楽天のスチームオーブンレンジはその後継機に位置します。

電子レンジ　パナソニック NE-UBS10A-K パナソニック スチームオーブンレンジ　30L　ブラック Panasonic　Bistro（ビストロ） [NEUBS10AK] 価格：152,250円（税込、送料別) (2023/8/9時点) 楽天で購入

ある日、通常の温めボタンを押して食材を温めようとしたら写真の様な「U41」と言うエラーメッセージが表示され（141に見えますがU41です)動かなくなりました。ただ少し時間を置くと問題無く作動します。

そのまま気にせずしばらく使用しておりましたが。「U41」の出る頻度が増えてきました。これはヤバい前兆かと思い取説を見ました。すると下記の様な原因で「U41」が発生するようです。

エラー【U41】は電気部品の温度が高くなると発生
1.温める食品が少なすぎる（100g未満）
2.レンジの下の吸気口が塞がれていることによる排熱不良

１回目の修理（吸気口の清掃）

修理と言うほどでは有りませんが吸気口が塞がれていないか確認しました。
写真は有りませんが長年掃除も何もしてなかったので吸気口にホコリが多く堆積していました。
これを取り除くと一旦は「U41」が出なくなりました。
しかし、またしばらく使っていると「U41」エラーが発生。
ネットで調べてみると、同じ症状の事例が多く有りどうやらマグネトロンと言う部品の寿命が終わりつつ有るようです。そして完全に寿命が尽きると「H98」と言うエラーになり基盤ごと交換だそうです。出張修理での交換で約2万円の修理費が掛かるとの事。痛い出費なのでこれは何とか自力で修理してみようと考えました。

2万円の修理をするのであれば買い替える選択肢も有るかと思います。1周りサイズが小さくなりますがスチームオーブン機能の有る電子レンジがアイリスオーヤマで2万円台で購入可能です。

レンジ 電子レンジ スチームオーブンレンジ アイリスオーヤマ 電子レンジ 23L 過熱水蒸気 タンク式 フラットテーブル ヘルシー オーブントースター 4枚焼き トースト グリル 自動メニュー 蒸し料理 キッチン家電 おしゃれ PSOM-23V-B【D】 [ts] あす楽 価格：20,801円（税込、送料無料) (2023/8/9時点) 楽天で購入

まず部品発注

そもそもマグネトロンが手に入らないと始まりません。調べてみると我が家のビストロNE-BS900に適合するマグネトロンが楽天で有りました。お値段5500円也。これで直れば安いと思い即発注。

Panasonic　パナソニック　レンジ用　ビストロ用　マグネトロン部品コード：2M292-M36QV 価格：5500円（税込、送料別) (2021/12/30時点) 楽天で購入

マグネトロン納品されました。

2回目の修理決行

参考までに検電テスターと絶縁手袋です。

AP デジタルマルチテスター DT997【電流 電圧 抵抗 導通 測定 電流計 電圧計 マルチメーター デジタルテスター デジタル】【アストロプロダクツ】 価格：1518円（税込、送料別) (2021/12/30時点) 楽天で購入

電気絶縁手袋 三興化学工業 エレテックス501 300V以下 電気 天然ゴム 滑り止め 配線 工事 ハイブリット 自動車 価格：1,870円（税込、送料別) (2023/8/9時点) 楽天で購入

いよいよ修理開始です。まず本体のコンセントを抜いて作業のしやすい場所へ移動します。そして背面の写真赤枠のプラスネジを外していきます。

ネジを外すとカバーを外すことが出来ます。

そして下写真の赤枠が今回問題のマグネトロンになります。しかしこの状態のままでは交換する事が出来ません。レンジ本体を裏返します。（裏返す時はタオルか何か敷きましょう）

裏返して、土台と本体を繋いでいるネジを外します。（すいません何本か忘れました。）
すると写真の様に土台部分が持ち上げれるようになりマグネトロンが完全に見えます。青四角の金属部品はマグネトロンを取り外す際邪魔なので取り除きます。

そして写真の様にマグネトロンに接続されている電気ケーブル2本を抜きます。復元時に接続を間違えない様にマジック等で印をつけた方が良いです。

次にマグネトロンの取り外しです。写真の様に赤丸3本のネジで留まっています。

これら3本のネジを外せばマグネトロンが取り出せます。新旧見比べてみましたが故障しているかは外観では分かりませんでした。

後は逆の手順で組んでいくだけです。復元が終わり試運転してみます。

問題無く加熱する事ができました。修理後１年以上経ちますが「U41」のエラーは一回も出ません。
今回の修理を通じて知ったのは少量の食材を高いワット数で温めるとレンジの電子部品に負荷がかかり寿命を縮めてしまうそうです。今後使用する際は気を付けようと思います。

以上ＤＩＹの参考になれば幸いです。

以下の書籍は自身も購入致しましたがお勧めいたします。家屋の水回り、自転車等様々なDIY手法がイラスト付きで分かり易く書かれています。また工具の基本的な使用方法も記載有り参考になりました。

これからもDIYを楽しみながら節約して楽しい人生にしましょう！それではまた！

完全保存版 イラストだからわかりやすく簡単! なんでも自分で修理する本 [ 片桐 雅量 ] 価格：1,089円（税込、送料無料) (2023/11/28時点) 楽天で購入

こんにちは、タケです。

DIYを通じて豊かで楽しい人生を送る為の情報を発信していきたいと思います。

ポータブル機器の内蔵バッテリーを交換修理します【タブレット・スマートフォン】 価格：4928円（税込、送料別) (2022/4/4時点) 楽天で購入

修理に至ったいきさつ

2020年11月に楽天にて中華タブレット端末を購入しました。

VANKYO タブレット　Matrix Pad Z10(10インチ)　9999円（1000円ｸｰﾎﾟﾝ使用)

スペックはRAM3GB,ROM32GB,android9.0だったのでこれで1万円はお買い得と思い子供のYouTube視聴目的で購入。

商品が届き開封し、起動したまでは良かったのですが、充電ケーブルを繋いで充電マークが点いているのにも関わらずなぜかバッテリー残量が増えていきません。しかもあれこれ画面を操作している間に、バッテリー残量が0になり完全に電源も入らなくなりました。

丸1日充電器に接続しても全く電源が入りません。

これはおかしいと思い、販売店にメールで問い合わせました。

付属品の充電ケーブルを使っているのか、他の充電器で試してみたかとの回答がありどれも試しましたが一向に直りません。

最終的に販売店より下記メールが届き、代替え品を送って貰えるとの事。（なんか日本語が変です・・・日本人スタッフじゃ無さそう。）

待つ事1週間程で再度同じタブレットが届きました。代替品はもちろん問題なく充電出来ました。ただ、故障したタブレットは返送しなくて良いと販売店よりメールが来ました。これはもしや、自力で修理すれば2台ゲットになるのではと思い修理に挑戦する事にしました。

ネットで調べた対処法をやってみる

まず最初に、ネットで調べた充電できない時の対処法を試してみました。

①手持ちの様々な種類のマイクロUSBケーブルで充電してみる。

ケーブル側のコネクターの破損やケーブルの断線が原因の場合はこれで解決します。

②アンペア数の低い充電器でゆっくり充電する。

ネット情報ではバッテリーが完全に空になると保護回路が働いてアンペアが高い充電器では充電できなくなっているとの事

③マイクロSDカードスロットにマイクロSDを挿した状態で充電する。

これは何の意味が有るか分かりませんがこれで直ったケースも有るみたいです。

上記の方法を全て試しましたが私は解決しませんでした。そこでタブレット側のマイクロUSBのコネクタが壊れていると思い、楽天にて写真見難いですが、交換部品のマイクロUSBを購入。

しかし、ここで失敗しました。既存の端子の半田を溶かして取ろうとしましたがなかなか取れなかったので強引に外そうとした際、マイクロUSBの搭載している部分の基盤を壊してしまいました。これではもうマイクロUSBの交換が出来ません。

完全に取返しがつかない状態になり途方に暮れました。

ポータブル機器の micro USB 充電コネクターを交換修理します【一般・マイクロUSB充電不良修理】 価格：7,128円（税込、送料別) (2023/8/9時点) 楽天で購入

最終手段を思いつきDIY修理を実行

すいません、長々と書きましたが。ここからが本題です。

今回使った道具は以下になります。

プラスチックピック、半田ごて、半田、テスター（検電器）そして家で余っていたUSB ケーブル（USB⇔ﾏｲｸﾛUSB)

これらを準備し、まずUSBケーブルのマイクロUSB側ケーブルを切断します。

切断すると写真の様に4本のケーブルが有ります。今回は電源だけ必要なので赤と黒の配線を使用し緑と白は使いません。

線の色が本当に合っているかテスターで確認します。

ケーブルを電源に繋ぎます。その前に露出した銅線同士が当たって短絡しないように注意します。検電テスターを繋いでみます。約5Vと表示され逆繋ぎでマイナス表示になりました。

これで赤線がプラス、黒線がマイナスと言う事が確認できました。

次に本体タブレットのカバーを外します。赤枠の隙間にプラスチックピックを差し込みます。

この様に、全ての隙間が浮き上がればカバーが外れます。

完成した画像しか有りませんがカバーを外し赤丸部分が内蔵バッテリーからの電源入力端子になります。この内蔵バッテリーからの配線を繋げている半田を半田こてを使って外します。

そして準備しておいたケーブルの赤をプラス、黒をマイナスで半田で繋ぎます。

こうする事でタブレットの外部電源化が出来ます。（既存の内蔵バッテリーは完全に使い物にならなくなります）

配線の短絡予防のためにグルーガンで固定します。

次に、このケーブルをタブレットの外へ導く為の切り欠きを赤丸部の様にプラスチックカバーの一部に設けます。

そしてちゃんとコンセントに繋いで電源が入るかチェックします。

無事タブレットの外部電源化が成功しました。ただこのままではコンセントと繋がないといけないので不便ですよね。

そこで楽天にてモバイルバッテリーを購入しました。

12000mAhでPSE認証のモバイルバッテリーが1000円ちょっとで買えました。（安い！）

モバイルバッテリー 充電器 携帯バッテリー スマホ充電器 大容量 12000mAh 小型 急速充電器 【PSE認証済】 残量表示 2台同時充電 iPhone/iPad/Android 各種対応 持ち運び ゆうパケット 送料無料 価格：1280円（税込、送料無料) (2021/12/29時点) 楽天で購入

これをタブレットスタンドに両面テープで貼り電源線を繋ぎます。

もともとの内蔵バッテリーが6000mAhなので、2倍のバッテリー容量になった事になります。

使い出して5か月以上経ちますが、問題無く動作しています。モバイルバッテリーの重量分重くなり携帯性は悪くなりますが、基本自宅のみで置いて使う分にはあまり気になりません。

こうして我が家はタブレット2台体制となり子供達に重宝されています。（目が悪くなるのが心配ですが・・・）

もし手持ちでモバイルバッテリーと余りの充電ケーブルが有ればこの修理方法を行えば無料で修理可能です。(工具が無い場合は初期投資が必要ですが・・・)

今回使用した道具類を以下紹介させて頂きます。（ﾏﾙﾁﾃｽﾀｰとｸﾞﾙｰｶﾞﾝは自身の物は古く絶版なので違うものです）

修理 交換 分解 こじ開け工具 iphone ipad Android スマホ オープニングツール Y字 ドライバー ピンセット ■ 価格：1560円（税込、送料無料) (2021/12/29時点) 楽天で購入

AP デジタルマルチテスター DT997【電流 電圧 抵抗 導通 測定 電流計 電圧計 マルチメーター デジタルテスター デジタル】【アストロプロダクツ】 価格：1518円（税込、送料別) (2021/12/29時点) 楽天で購入

送料込　グルーガン 高温　スティック　2点セット接着ホットボンド お手軽セット 先が細く使いやすい 価格：1800円（税込、送料無料) (2021/12/29時点) 楽天で購入

Hakko(白光)はんだごてセット-40W–半田こて 価格：1298円（税込、送料別) (2021/12/29時点) 楽天で購入

コードレス掃除機を購入しました。

商品はコレ。

アイリスオーヤマ　SCD-141P-W

約1万円で吸引力もそこそこでコスパの良い掃除機だと思います。

ただ、本体固定具が無いのと、ノズル先の交換パーツが本体に収納できないのが不満点でした。

そこで、ダイソーにてちょうど使えそうなペン立てと箒用ホルダーを購入。220円也。

ペン立ては加工後の画像ですが掃除機に干渉するので1/3程縦にカットしました。箒ホルダーはボンドで固定しました。

以下の様にプリンター台にホルダーを固定し、かなり使い勝手が良くなりました。
